鑄鋼浮動球閥適用于Class150Lb～300Lb、PN16～25的管路上，用于截?cái)嗷蚪油ü苈分薪橘|(zhì)，包括適用于水、蒸汽、油品、液化氣 、天然氣、煤氣、硝酸、氧化性介質、尿素等多種介質。驅動方式為手動、蝸輪蝸桿傳動、氣動或電動。浮動球閥一般采用法蘭連接，也可采用對焊連接。
設計制造標準
| |
國標系列 |
美標系列 |
| 設計標準 |
GB/T12237 |
API608
ANSIB16.34 |
| 結構長度 |
GB/T12221
JB 1686 |
SDMEB16.10 |
| 連接端部 |
GB/T9113
HG20592
GB/T12224 |
ASMEB16.10
ASMEB16.25 |
| 檢驗與試驗 |
GB/T13927
JB/T9092 |
API598 |
結構特點

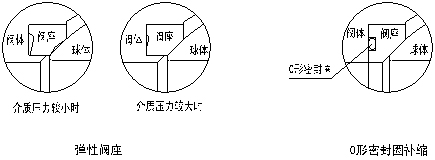

閥座的可靠密封 浮動球閥采用彈性密封圈結構設計，當介質壓力較小時，密封圈與球體接觸面積較小，在密封圈與球體接觸處形成較大的比壓，確?？煽康拿芊狻．?dāng)介質壓力較大時，隨著密封圈的彈性變形，密封圈與球體的接觸面積增大，故密封圈能承受較大的推力而不會損壞。低溫閥座后面可增加O形密封圈，用于彈性補償，提高閥座密封的可靠性。
防火結構設計 在閥門的使用現場發生火災時，當聚四氟乙烯等非金屬材料制作的閥座密封圈、閥桿上墊片、閥桿密封材料以及中法蘭密封墊片在高溫下分解或破壞后，能借助于特別設計的金屬對金屬輔助密封結構，有效地控制閥門的內漏和外漏。對于用戶有防火要求的球閥，防火設計均符合API607 API6FA及JB/T6899等標準規范的要求。
閥桿防吹出結構設計 閥桿采用防吹出結構設計，即使在閥腔異常升壓以及填料壓板失效等極端等情況下，也能保證閥桿不會介質吹出。閥桿采用有倒密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。
 防靜電結構設計 根據用戶要求，球閥可以設有防靜電結構。采用彈簧+鋼球式靜電引出裝置，使球體與閥體之間直接形成靜電通道。從而可將球體與閥座開關過程中磨擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

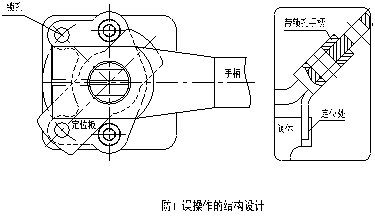

防誤操作帶鎖結構設計 設計了帶鎖孔的90度開關定位板或手柄帶鎖結構，根據需要可以加鎖，防止誤操作。

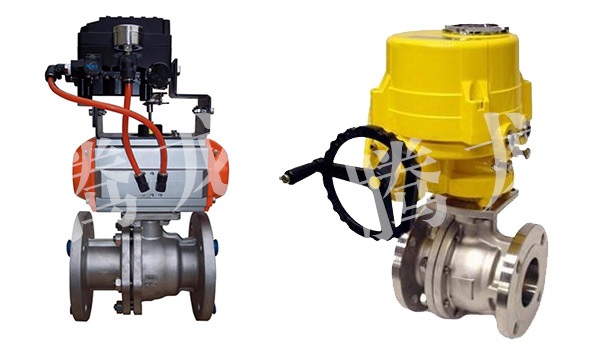

驅動裝置平臺的設計 方形支架平臺， 標準ISO5211頂部接法蘭尺寸，可根據用戶需要，配置電動裝置、氣動裝置等。
|
